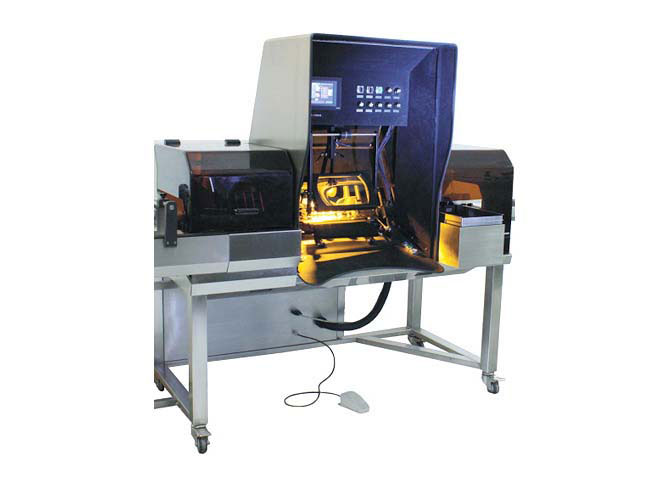

La Société Q-TECHNOLOGIES GROUP GMBH présente les machines d’inspection visuelle QUARCO. Cet équipement est destiné à l’inspection visuelle et contrôle d’inclusions mécaniques dans les ampoules à verre, les flacons de pénicilline, les bouteils d’infusion, les cartouches et les seringues préalablement remplis. L’équipement est largement utilisé à l’industrie pharmaceutique.
![]() | ![]() |
Principe de fonctionnement des machines d’inspection visuelle
La machine d’inspection visuelle est fabriqué sous forme de la table opératoire qui prévoit la possibilité de l’adjonction du transporteur de charge.
L’alimentation des ampoules à verre et des flacons sur la machine est exécutée dans les cassettes. Le disque de chargement charge les ampoules sur le transport par bandes. Le mécanisme spécial dans la machine tourne les flacons à grande vitesse que provoque l’apparition du tourbillion dans le liquide assurant l’émersion des inclusions. Ensuite les flacons et les ampoules passent à travers un écran lumineux et l’opérateur de la machine qui se trouve en face de l’écran peut les voir nettement
En cas de la découverte des flacons rebutés, l’opérateur les marque et réalise le rebut et le décharge en régime automatique. Les flacons et les ampoules rebutés sont déplacés dans l’auge speciale, les flacons valables sont déchargés dans la cassette.
Particularités des machines d’inspection visuelle QUARCO PHARM & MEDICAL EQUIPMENT:
- La haute efficacité de la visualisation et de l’inspection : le travail de l’opérateur est d’observer et de rebuter les ampoules et les flacons de qualité non valable, la machine réalise toutes les fonctions suivantes automatiquement. De plus, la présence du miroir réflecteur et de la loupe dans la machine augmente l’efficacité de la vision et de l’inspection;li>
- La possibilité du travail de la machine avec la bande large de volumes des capacités : de 0.5 à 1000 ml de flacons de pénicilline, de bouteils d’infusion, de cartouches et de seringues préalablement remplis;
- La possibilité du travail de la machine avec le spectre large de la production différente: solutions, VO et VI, antibiotiques liquides, suspensions, liquides et gouttes ophtalmologiques, liquides diagnostiques ;
- La vérification des flacons et des ampoules aux types différents de rebut : inclusions mécaniques, rebut au cours de la fabrication du liquide, présence de fentes sur la capacité;
- L’usage de l’écran lumineux noir assure l’éclairage liminaire concentré et, comme conséquence, sous l’effet Faraday-Tyndall, les inclusions mécaniques sont mieux contrastées et l’opérateur de la machine peut les identifier facilement;
- Le réglage de la vitesse de l’alimentation et de la rotation des flacons et des ampoules pour le régime optimal et commode du travail de la machine;
- Le réglage de la température, de l’intensité et de l’angle d’éclairage pour le meilleur contrôle lumineux;
- La présence dans la machine du système automatique de commande pour la commodité de l’ajustage des paramètres différents de l’inspection;
- La présence dans la machine de la fonction du compte de la quantité générale de la production et de la quantité de la production rebutée et valabl;
- La construction de la machine assure l’accès libre à tous ses noeuds et pièces, la commodité de son ajustage, nettoyage et service;
- Les machines d’inspection visuelle QUARCO peuvent être fabriquées pour le travail en régime manuel et semi-automatique. Avec cela, en cas du regime semi-automatique le contrôle de la production valable et rebutée (selon l’indication de l’opérateur) et la gestion des mécanismes opératoires sont réalisés à l’aide du contrôleur industriel PLC Mitsubishi, Japan et du lambris d’injénieur (Touch Screen) Digital, Japan avec la classe de protection IP44;
- 12. Le corps de la machine d’inspection visuelle QUARCO est fabriqué de l’acier inoxidable AISI304;
- oute la gamme de modèles des machines d’inspecetion visuelle QUARCO PHARM & MEDICAL EQUIPMENT est complètement conforme aux demandes du standard GMP et aux normes de la sécurité électrique de l’CE.
Caractéristiques techniques et la composition de standard des machines d’inspection visuelle QUARCO PHARM & MEDICAL EQUIPMENT:
- disque de charge;
- noeud d’éclairage;
- système optique.
Caractéristiques techniques:
| Modèles | Caractéristiques |
| Volume d’ampoules | 1...20 |
| Productivités maximale, pièce/min | 150 |
| Volume de flacons, ml | 10...20 |
| Productivité maximale, pièce/min | 120 |
| Dimensions principales, mm (l х l х h) (д х ш х в) | 2300 х 1000 х 1700 |
| Masse, kg | 550 |
| Tension de fonctionnement, V | 220 |
| Fréquence, Hz | 50 |
| Puissance determine, kW | 1,4 |
Version optionnelle des machines d’inspection visuelle QUARCO PHARM & MEDICAL EQUIPMENT:
- Transporteur de charge;
- Disque d’orientation;
- Gorges de sortie avec un assortiment de cassette d’acception.
